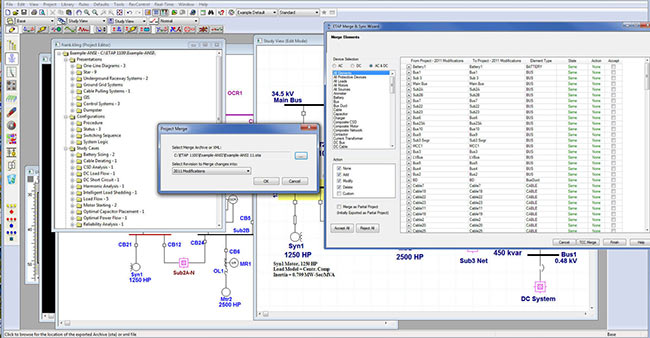

طراحی و تحلیل شبکه با نرم افزار ETAP

etap

در بین نرم افزارهای رشته برق و قدرت ETAP بهترین نرم افزار آنالیز و شبیه سازی است. نرم افزار ETAP یک برنامه آنالیز جامع جهت طراحی، شبیه سازی و عملکرد تولید و توزیع سیستمهای توان الکتریکی است.

این نرم افزار در واقع یک شبیه سازی گرافیکی سیستمهای تولید و توزیع فشار قوی است.

  • امکانات و قابلیتهای این نرم افزار به شرح زیر است:

مانند هر نرم افزار شبیه سازی دیگری دارای یک کتابخانه اجزاء است که در این کتابخانه موارد زیر قابل دسترسی است:
کابل، حفاظ حرارتی یک کابل، انواع موتور الکتریکی، مدلهای مداری یک موتور الکتریکی، فیوزها ، مدارهای حفاظتی ولتاژ بالا و پایین، بار بر روی یک موتور....


  • در این نرم افزار می توان موارد زیر را مدل و شبیه سازی کرد:
  1. آنالیز فلوی توان در یک بار الکتریکی
  2. آنالیز اتصال کوتاه مدار
  3. آنالیز شروع به کار یک موتور
  4. آنالیز هارمونیکها(به طور مثال در موتورها،اینورترها یا (UPS )
  5. آنالیز پایداری در حالتهای گذرا
  6. آنالیز جریان بهینه توان در یک ایستگاه توان
  7. آنالیز تخلیه یک باتری
  8. آنالیز قابل اطمینان بودن یک سیستم
  9. آنالیز جریان DC در یک بار
  10. آنالیز اتصال کوتاه در یک مدار DC


  • طرحهای شما به صورت گرافیکی رسم شده و به صورت گرافیکی شبیه سازی کامل میشود. همچنین مشخصات هر یک از اجزاءکتابخانه با دو بار کلیک بر روی هر یک از این اجزاء قابل تنظیم است.

این دوره برای

دانشجویان و مهندسان برق (قدرت، الکترونیک، کنترل، مخابرات) در عرصه های مهندسين مشاور، طراحان، واحدهاي کارفرمایی ، بهره برداران، شركت هاي پيمانكاري اجرايي، گروه هاي تست و راه اندازي، بهره برداران تعميرات و نگهداری مناسب می باشد.


سر فصل های اصلی این دوره عبارتند از:

  1. معرفی نرم افزار و آشنایی ابتدایی با آن
  2. آشنایی با المان ها و وارد نمودن اطلاعات آنها
  3. آنالیز پخش بار
  4. سایزینگ کابل و ترانسفورماتور
  5. آنالیز اتصال کوتاه و سایزینگ کلید ها و تابلوها (باس بار)
  6. آنالیز راه اندازی موتور
  7. آنالیز خازن گذاری و بدست آودن مقادیر خازن مورد نیاز
  8. آنالیز سیستم ارتینگ و سایزینگ ارتینگ
