💠 آشنایی با کاربردهای Weep/TellTale Hole در پدهای تقویتی (Reinforcement Pads)
✍️ مهندس هادی دوجهانی

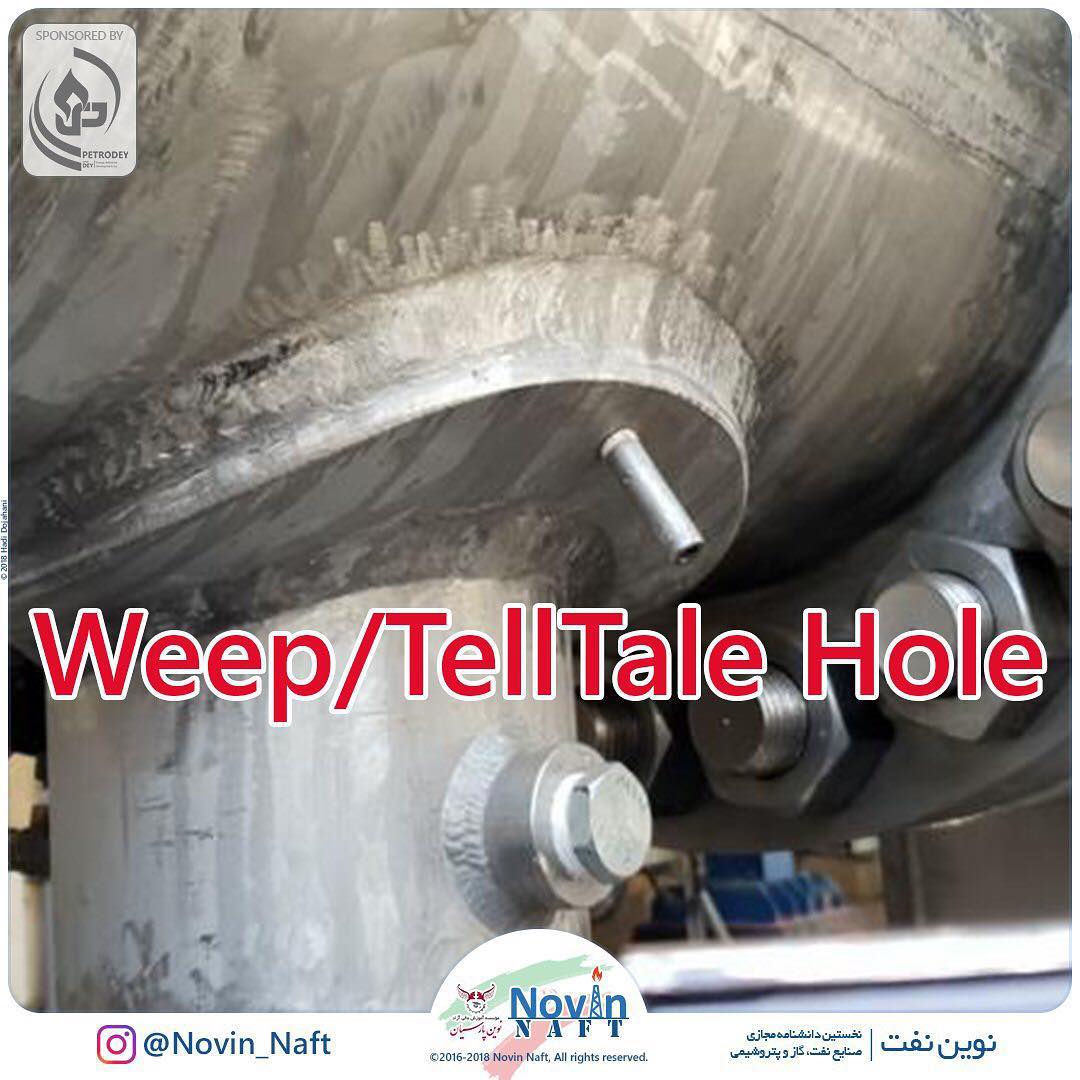

✅ تصویر زیر سوراخ ایجاد شده بر روی پد تقویتی اضافه شده به محل انشعاب را نشان می دهد که با عنوان Weep Hole یا TellTale Hole شناخته می شود و در ادامه به صورت اجمالی به تشریح کاربرد آن خواهیم پرداخت.

📌 پدهای تقویتی اضافه شده به محل انشعاب، در واقع جبران کننده تضعیف ساختاری ایجاد شد بر اثر سوراخ شدن جداره لوله یا وسل در محل اتصال می باشد که در هنگام جوشکاری آن به جداره لوله یا وسل، سوراخی بر روی این پدها ایجاد می گردد که در کد طراحی ASME B31.3 (پاراگراف 328.5.4) و استاندارد API 650 (پاراگراف 5.7.2.10 و 5.7.5.1) بدان اشاره شده است.

‏📌 این سوراخ، ضمن اجازه دادن به تخلیه گازهای خروجی تولید شده طی فرآیند جوشکاری پد تقویتی به جداره، نشتی سیال موجود از محل اتصال را نیز مشخص خواهد کارد.

📌 معمولا این سوراخ با قطر 6 میلیمتر (1/4 اینچ NPT) ایجاد می گردد و برای تست های نشتی با هوا/صابون کاربرد دارد و پس از اتمام تست فشار بایستی به صورت کامل نشت بندی و مهر و موم گردد.
‌‌
‌‌
