سید ابوالفضل علوی نژاد هستم با سمینار آشنایی با نرم افزار های Modeling  پایپینگ در خدمت شما عزیزان هستم.

به علت طولانی  شدن مباحث این سمینار در دوبخش خدمت شما تقدیم خواهد شد.

همانطور که همه شما میدانید قبل از خلق نرم افزار ها تمام کارهای  مربوط به نقشه کشی ,مدلینگ, محاسبات  در تمام حوزه ها بوسیله دست انسان با صرف زمان های طولانی انجام میشد.با ظهور کامپیوتر و توسعه نرم افزار ها  توسط شرکت  مختلف و رقابت  میان آنها ,نرم افزار های گوناگونی پدید آمده است ,در حوزه کاری پایپینگ نیز به همین منوال بوده است , در ابتدا تمامی نقشه ها  پالایشگاه ها و پتروشیمی ها و صنایع گوناگون با صرف زمان طولانی (نفر ساعت بالا) و تعداد نفرات زیاد با تصورات اولیه  زیاد نقشه کشان و مهندسان به ساخت و بهره برداری رسیده است. که به علت خطای احتمالی انسان احتمال خطا نیز بالا بوده و نیز دوباره کاری های  زیادی نیز در پی داشته است.لذا با استفاده و بهره برداری  از نرم افزار در واقع  موارد زیر حاصل شده است

1-صرفه جویی در زمان

2-جلوگیری از دوباره کاری های مجدد

3-صرفه جویی در مصرف اقلامی همانند نقشه های کاغذی و ....

4-کاهش در محل ذخیره اطلاعات (rev های قبلی نقشه ها حجم وسیعی از مکان شرکت ها را اشغال می کرد)

5-سرعت در انجام کارها و دقت بالا





در حوزه پایپینگ همانطوری که دوستان اطلاع دارند  دسته بندی گروه های پایپینگ به دسته های زیر تقسیم بندی می شود.

و هر کدام از گروه ها از نرم افزار های خاص خود استفاده می برند. که در این سمینار هدف بررسی  مجموعه نرم افزار های که در حوزه طراحی یا مدلینگ  پایپینگ می باشد





من سعی کردم  برای آشنایی  دوستان  مهترین و پر کاربرد ترین نرم افزار های که در حوزه مدلینگ در حال حاضر در دنیا مورد استفاده قرار گرفته است را با معرفی و ذکر معایب و مزایا و کاربرد ها خدمت دوستان عرض  نمایم


PDMS



نرم افزار طراحی PDMS یا همان Plant Design Management System یکی از قوی ترین نرم افزار طراحی سیستم های لوله کشی در جهان است.

نرم افزار PDMS ساخت شرکت   AVENA می باشد. که شرکت مذکور یک شرکت انگلیسی می باشد

این نرم افزار در صنایع نفت ، گاز و پتروشیمی کاربرد های بسیاری دارد.

قابل  ذکر است که اکثرا در حال حاضر در پروژه های نفت و گاز در ایران در اکثر شرکت های داخلی   از نسخه 11.5  و 11.6  نرم افزار که تحت ویندوز XP اجرا میشود استفاده میشود که منتهی امر به علت اینکه ویندوز XP  قابلیت های  نسخه های جدید ویندوز مانند ویندوز 7 یا 8.1  یا 10 رو  ندارد ,و نسخه های مذکور تنها روی ویندوز XP  کار می کنند محتمل است که به سمت ورژن های جدید آن بطور مثال نسخه 12 جابه جایی پیدا کنند.

البته قابل ذکر است که یک سری  پروژه جدید در برخی از شرکت ها از نسخه 12 استفاده شده است. , پیش بینی می شود تمام شرکت ها رو به نسخه 12 به بالا آورند

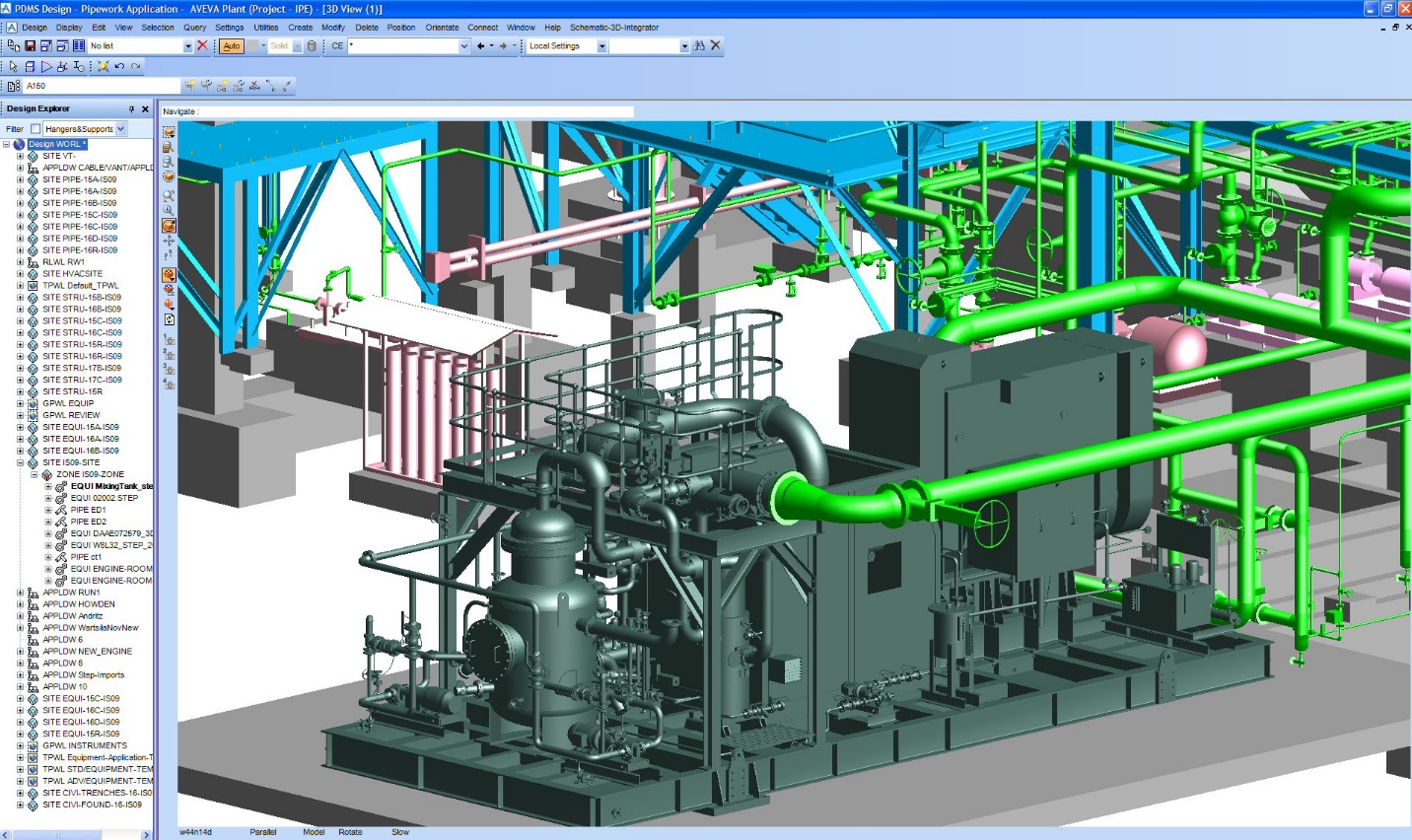

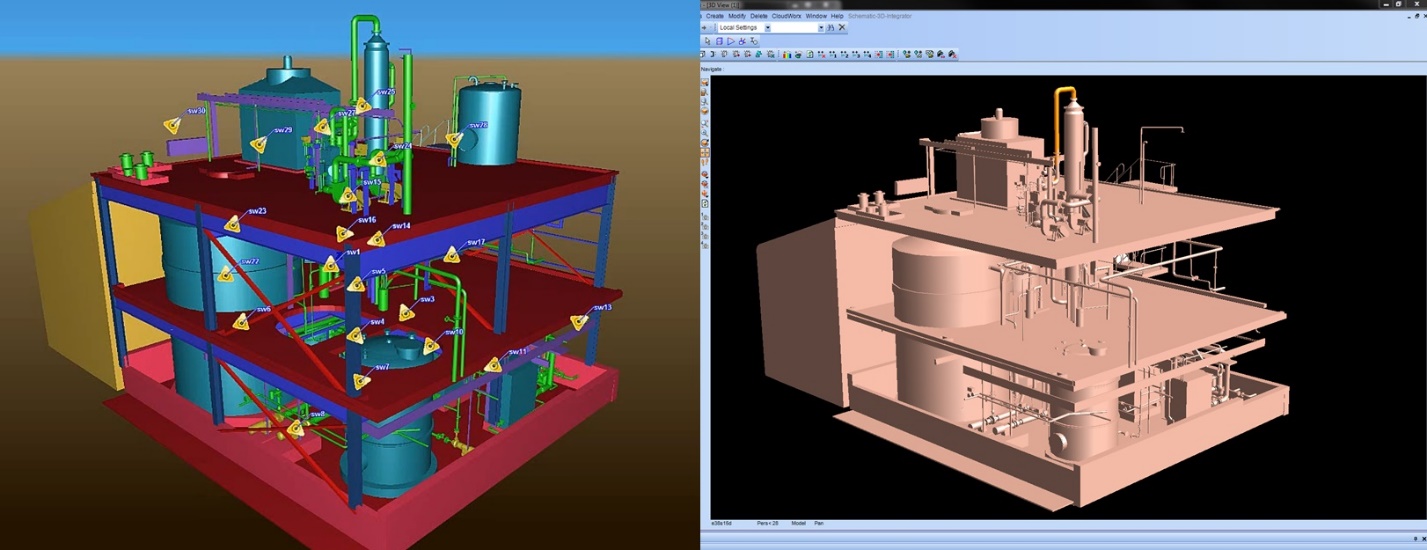

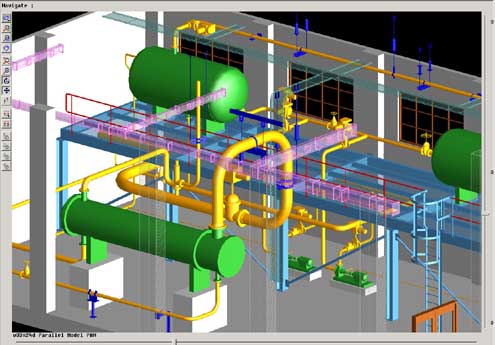

عکس های زیر نمایی از محیط نرم افزار می باشد



نرم افزار PDMS  در سه فاز کلی اطلاعات را تبادل می کند.





این سه فاز  عبارت اند از





اما در کل نرم افزار PDMS را در 10 ماژول تقسیم بندی می کنند.

این 10 ماژول عبارتند از:

1. Admin

2. Monitor

3. Design

4. Draft

5. Iso Draft

6. Paragon

7. Specon

8. Procan

9. Lexicon

10. Spooler



اDesign:ین بخش مهمترین بخش نرم افزار میباشد که به مدل سازی واحد میپردازد . به طور کلی یک واحد فرآیندی متشکل از واحد های مکانیک ، سازه ، عمران ، معماری ، برق ، ابزار دقیق و … میباشد که در این قسمت میتوان کلیه این واحد ها را با تمام بخش های مختلف آن با دقیق ترین و کاملترین جزئیات مدل سازی نمود . در ماژول DESIGN برای طراحی هر واحد ، بخش مجزایی وجود دارد .  از جمله بخش های  Pipework ، Equipment ، Structure ، Hvac و … که هر کدام حاوی منوهای مخصوص به خود میباشند . از مهمترین ویژگیهای ماژول DESIGN میتوان به مدلسازی کل واحد فرآیندی ، بررسی برخورد اجزائ مختلف با هم ، بررسی و مشاهده آخرین فعالیت های انجام شده کاربران ، گزارشگیری از مدل و مشاهده نمای کلی واحد اشاره کرد .

• ADMIN :

این بخش مربوط به مدیریت کل سیستم میباشد که در آن میتوان به تعریف پروژه ، ایجاد بانکهای اطلاعاتی ( Database ) ، تعریف کاربران و اختصاص Password برای آنها ، ایجاد محدوده های کاری برای هر کاربر ، مشاهده فعالیت کاربران ، ایجاد هماهنگی بین کاربران ، ایجاد تیم های کاری و … اشاره نمود . به طور معمول شخصی که به عنوان ADMIN یک پروژه این وظیفه را بر عهده میگیرد ، باید به تمامی قسمتهای نرم افزار اشراف کامل داشته و از تجربه بالایی در انجام پروژه های با ای نرم افزار داشته باشد تا بتواند از ایجاد مشکلات احتمالی جلوگیری نماید .

• PARAGON & SPECON :

این بخش اختصاص به Catalogue نویسی برای بخش های دیگر نرم افزار را دارد . از جمله تعریف مدرک PMS ( Piping Material Specification ) برای بخش piping و همچنین کاتالوگها مورد نیاز بخش های Structure & Instrument و … . به طور معمول در ابتدای پروژه نیاز به تکمیل این قسمت و وارد نمودن کلیه المانهای مورد نیاز در بخش DESIGN را داریم که این مهم با توجه به استاندارد های طراحی و نمودارها و جداول مهندسی انجام میشود

• DRAFT :

جهت تهیه نقشه های دو بعدی و سه بعدی از جمله Plot plan ، Piping plan ، Key plan و … جهت نشان دادن موقعیت تجهیزات و لوله ها و ابزار آلات و المانهای دیگر موجود در واحد به کار میرود . کلیه این نقشه ها در فرمت های مختلف برای استفاده در نرم افزار های متداول از جمله اتوکد تهیه میشوند که این ویژگی ویرایش آنها را تسهیل مینماید . از جمله تنظیمات این بخش میتوان به تنظیات کلی نقشه ، ابعاد مدرک ، Scale نقشه ، مدیریت فایلهای خروجی از جمله رنگ ، سایز ، محل ذخیره سازی ، اندازه گذاری ها ، ایجاد TAG بر روی کامپوننتها و تجهیزات ، تنظیم نمای دید و … اشاره نمود . از نقشه های خروجی این بخش در فاز ساخت پروژه ( Construction ) استفاده میشود و دارای اهمیت زیادی میباشد که این مهم دقت بالایی را برای تهیه این نقشه ها نیاز دارد .

• ISODRAFT :

علاوه بر نقشه های دوبعدی ، نیاز به نقشه های ایزومتریک نیز داریم که در این بخش میتوان از نرم افزار خروجی گرفت . این نقشه ها به طور خاص برای سیستم Piping به کار میرود و مشخصاتی از جمله مسیر حرکت لوله و جانمایی اتصالات و تجهیزات و طول لوله و تعداد و …به ما میدهد . این نقشه ها به صورت فرمت های قابل استفاده در نرم افزار اتوکد میباشند که ویرایش آنها را برای ما آسان میسازد . این ماژول نیز تنظیمات کلی برای تهیه نقشه ها و سایز بندی آنها و نوع فرمت خروجی آنها دارد .

• SPOOLER :

•• جهت تقسیم بندی خطوط ایزومتریک در Shop و فاز ساخت پروژه کاربرد دارد

در انتها قابل ذکر است آخرین نسخه و ویرایش نرم افزار نسخه 12.1 می باشد



• PDS



نرم افزار طراحی PDS یا همان Plant Design  System یکی دیگر از قوی ترین نرم افزار طراحی سیستم های لوله کشی در جهان است.

نرم افزار PDS ساخت شرکت   Intergraph  می باشد. که شرکت مذکور یک شرکت آمریکایی می باشد

این نرم افزار در صنایع نفت ، گاز و پتروشیمی کاربرد های مخصوصا طراحی پالایشگاه ها کاربرد فراوان دارد

این نرم افزار در واقع یک batch  نرم افزاری می باشد که با نرم افزار Microstation  ارتباط بر قرار می کند

نرم افزار PDS  همانند PDS دارای قابلیت های بیشماری است که در زیر به چند نمونه از آن ها اشاره خواهم کرد:

نرم افزار PDS همانند PDMS دارای قابلیت های بیشماری است که در زیر به چند نمونه از آن ها اشاره خواهم کرد:

•     طراحی کامل یک پالایشگاه ، نیروگاه و پتروشیمی

•     طراحی کامل سیستم پایپینگ (لوله کشی)

•     قابلیت دادن خروجی تمامی مواد و تجهیزات  مصرف شده در طراحی

قابلیت ساپورت گذاری  در مسیر های سیالات در گذر در لوله ها

•     نمایش گرافیکی ساده(دو بعدی )

•     دارای پایگاه داده  گسترده  برای قسمت های مختلف نرم افزار –قابل ذکر است که پایگاه داده این نرم افزار تحت نرم های داده  ای مثل oracle  و SQL Server  می باشد

•     قابلیت ایجاد تجهیزات در قالب دلخواه

توانایی کار تحت شبکه ( چندین User زیر نظر شخص admin روی یک پروژه به صورت جداگانه مشغول به کار باشند)

این نرم افزار در حال بعد از PDMS  بیشترین کاربرد در صنعت نفت و گاز کشور بر عهده دارد

قابل ذکر است که عمده استفاده از این نرم افزار در کشور های  آمریکا و کانادا و هند  می باشد.

به علت user enemy    بودن این نرم افزار افراد زیادی در پی تعریف پروژه در این نرم افزار در ایران نبودند

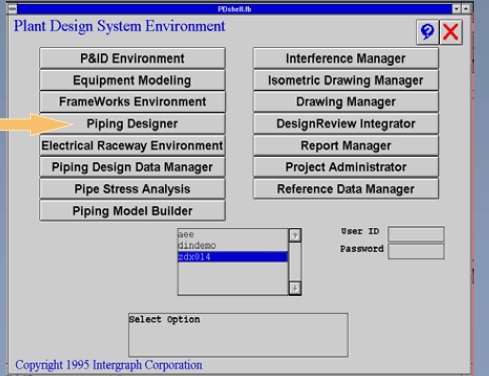

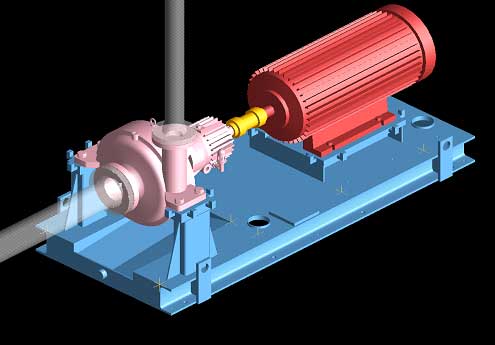

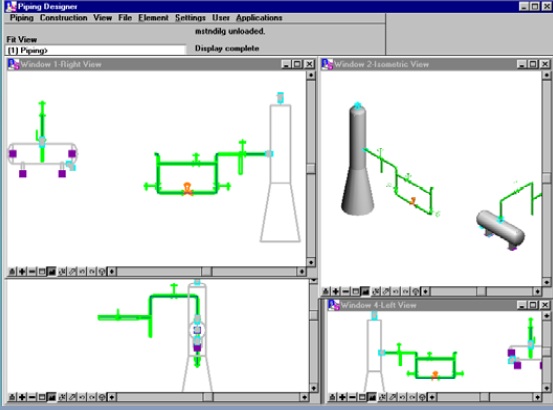

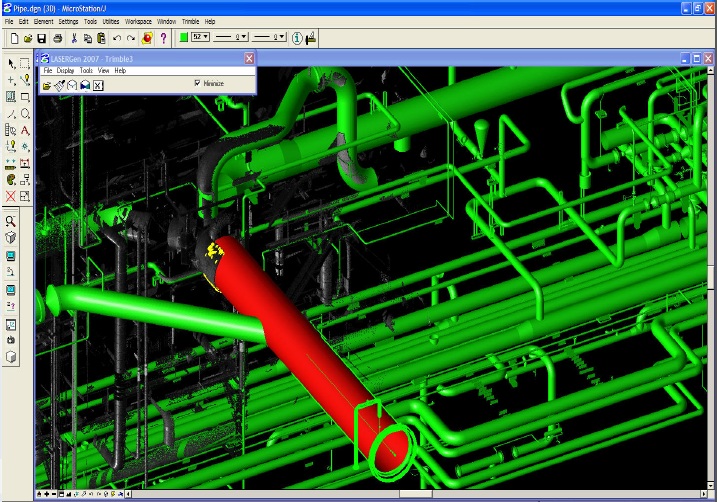

در شکل های فوق نمونه های از محیط کاربری این نرم افزار آورده شده است

نرم افزار PDS  در سه فاز کلی اطلاعات را تبادل می کند.

1. ورودی

2. طراحی سه بعدی

3. خروجی

اما در کل نرم افزار PDS را در 10 ماژول  اصلی تقسیم بندی می کنند.

این 10 ماژول عبارتند از:

1. EQUIPMENT MODELING

2.PIPING DESINGER

3. ELECTRICAL RACE WAY

4. PIPING DATA MANGER

5. PIPE STRESS ANALYIS

6.ISOMETRIC DRAWING MANGER

7. DRAWING MANGER

8.REPORT MANGER

9. PROJECT ADMINSTRATOR

10. REFRENCE DATA MANGER

با توجه و پیشینه این نرم افزار پیش بینی می شود ,پروژه های آتی کمتر به سوی این نرم افزار در ایران برود

با توجه و پیشینه این نرم افزار پیش بینی می شود ,پروژه های آتی کمتر به سوی این نرم افزار در ایران برود

پایان بخش اول سمینار

با سپاس از همه دوستان
